產品名稱： 光譜分析儀

產品品牌： Yokogawa/橫河

產品型號： AQ6317B

產品詳情：

AQ6317B是一款高精度，性能一流的光譜分析儀，廣泛應用于無源/有源器件生產、WDM系統等通信系統測試中。

主要參數如下：

適用范圍: WDM, LD, LED, & FBG

波長范圍: 600 to 1750 nm

波長精度: ±0.05 nm

波長線性度: ±0.01nm

波長重復性: ±0.005

分辨精度: ±5%

動態范圍: 60dB

掃描速度: appoximately 500msec

PDL: ±0.05dB

精度: ±0.3dB

波長分辨率: 0.015 nm

最大輸入功率: +20dBm (100mW)

9.4-inch color LCD display

內存: 32 traces, 20 programs

GP-IB 通信接口

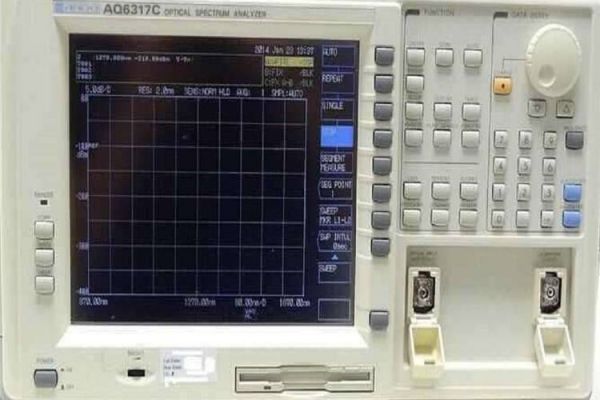

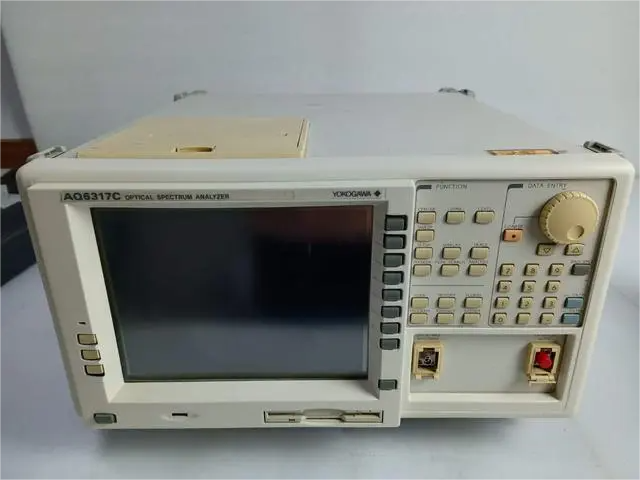

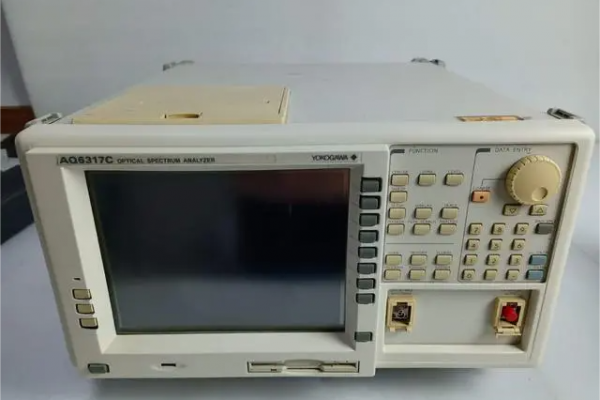

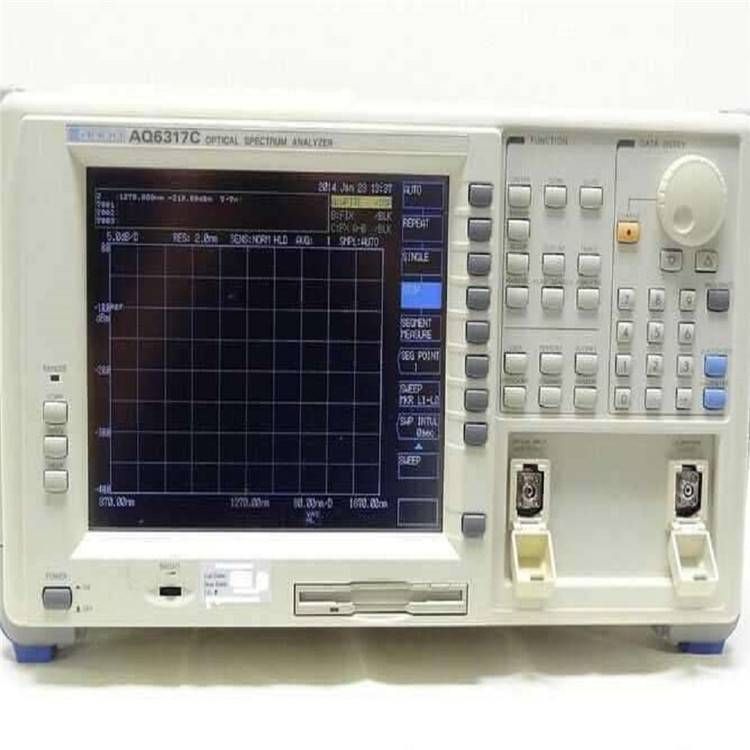

日本YOKOGAWA橫河 ANDO安騰AQ6317C 光譜分析儀
   品牌：YOKOGAWA（橫河）

   型號：aq6317c光譜分析儀

   高波長精度

   在600至1750nm全波長范圍內，精度可達±0.1nm，在1520-1580nm范圍內，精度高達±

   0.02nm，在1450到1520nm、1580-1620nm范圍，精度高達±0.04nm。特別適用于wdm器件

   的高精度波長損耗特性測量。

   高波長線性度

  ±0.01nm（c波段）；±0.02nm（s及l(fā)波段）

   高波長分辨率

  波長分辨率可達15pm甚至更好。

   圖1 dfb激光光譜的測量舉例

   適用50ghz wdm信號的寬動態范圍

   在峰值±0.4nm時的動態范圍為70db，在峰值為±0.2nm時的動態范圍為60db。

   對于50ghz wdm系統在寬動態范圍內可進行高精度測量。

   圖2動態范圍內進行精確測量的例子

   更快的測量速度

   在高精度測量時，比以前型號的測量速度加快2倍以上。
