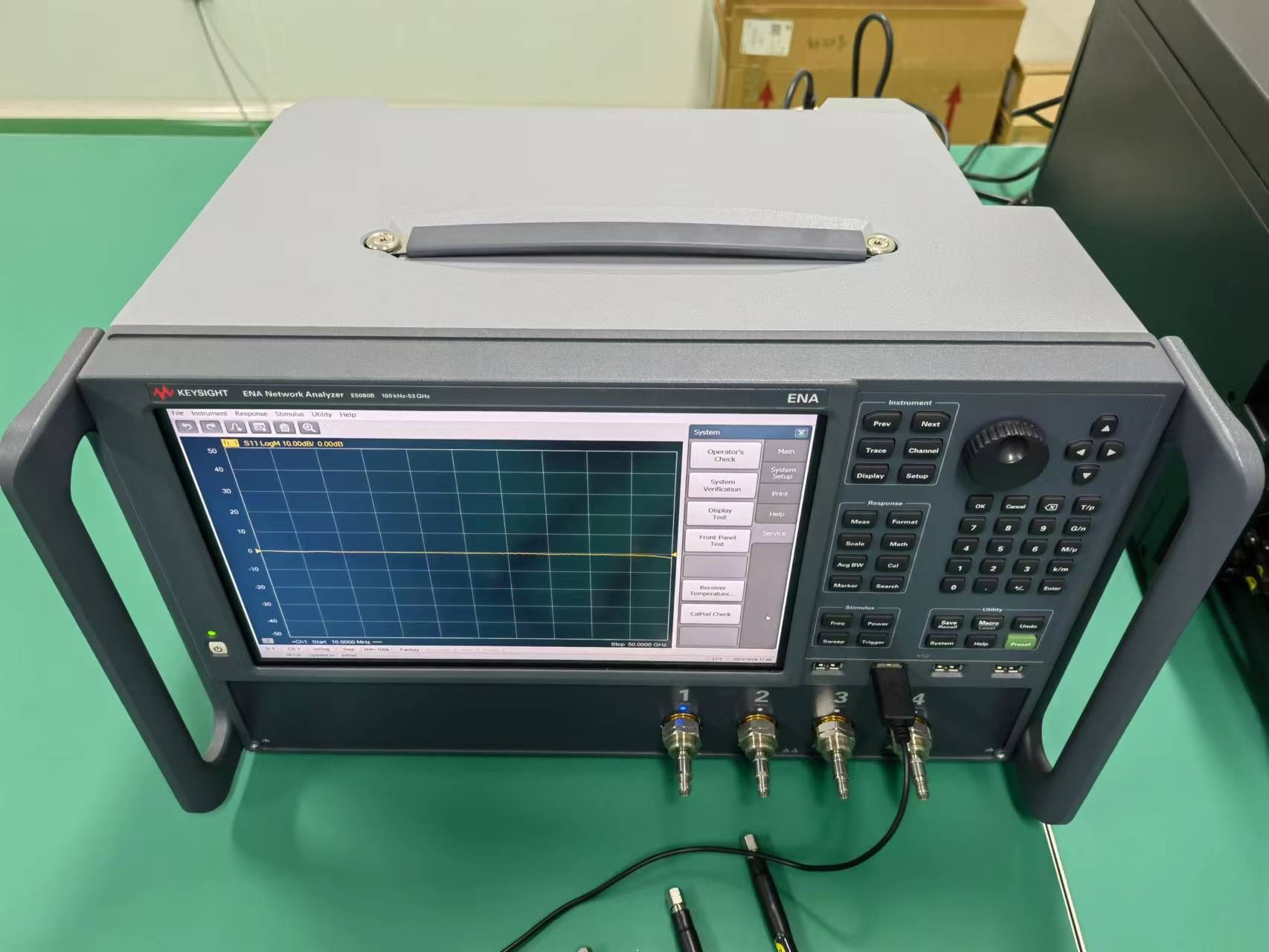

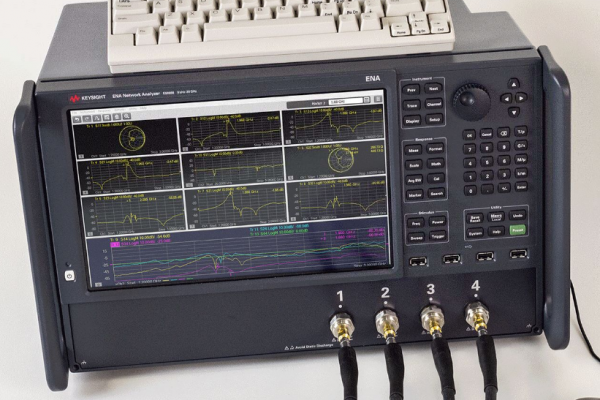

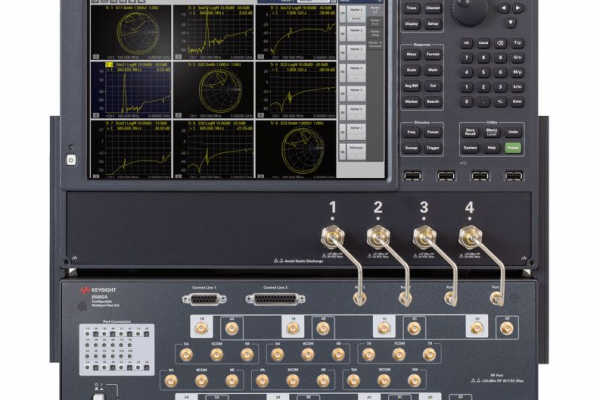

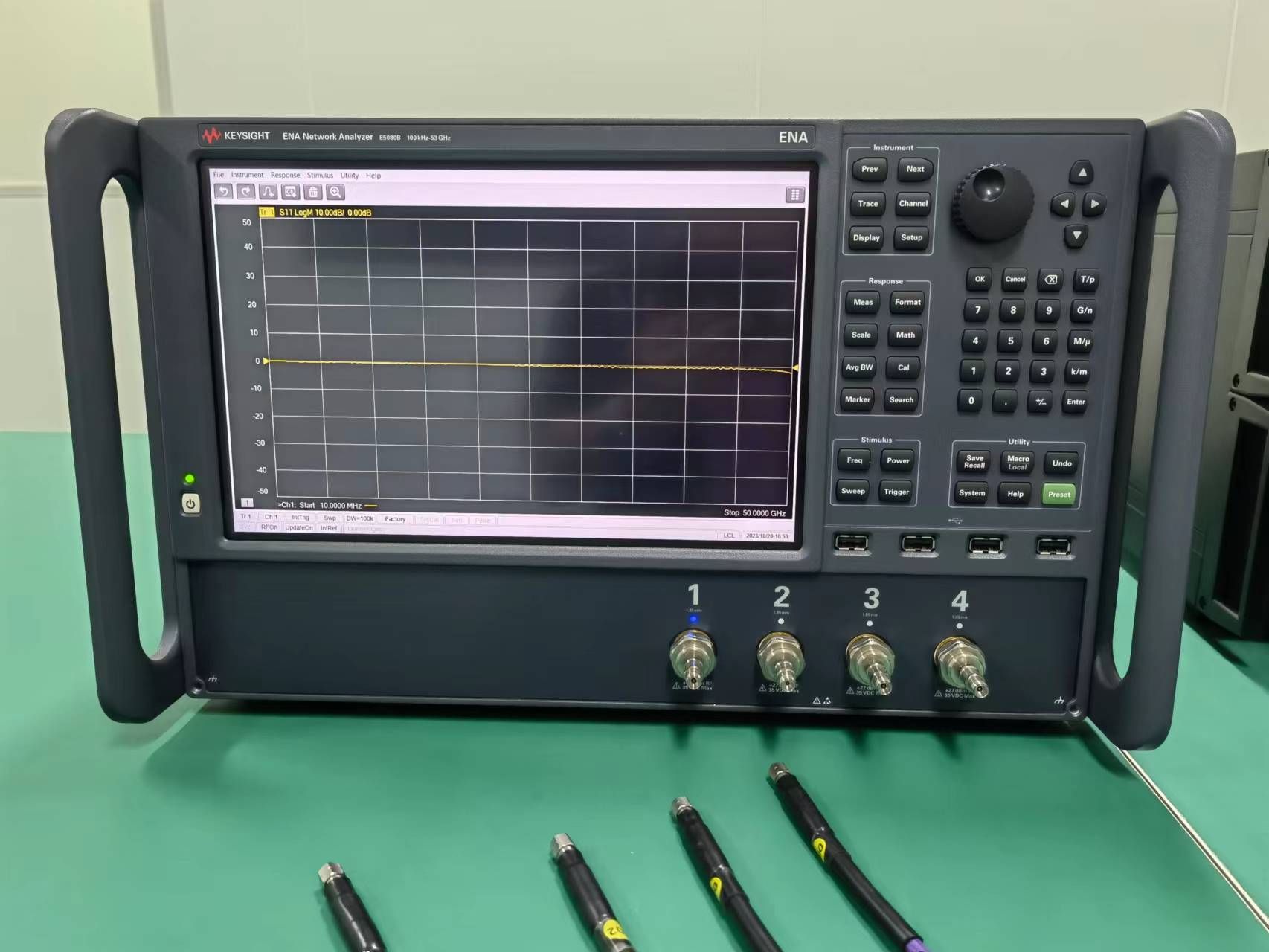

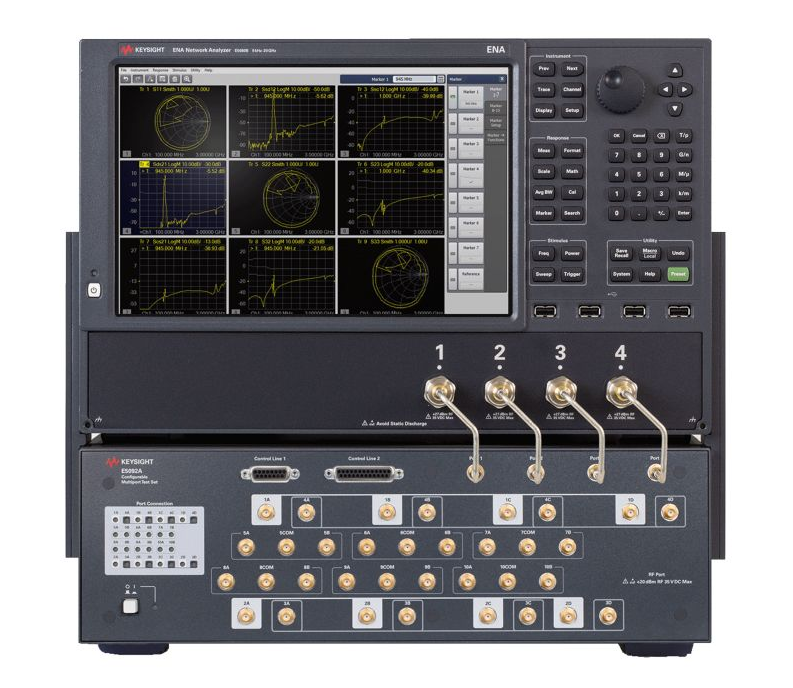

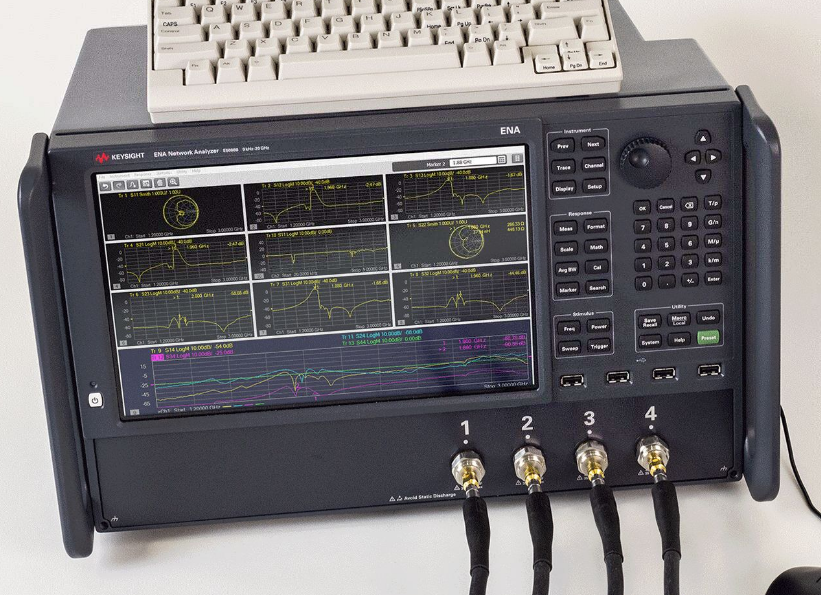

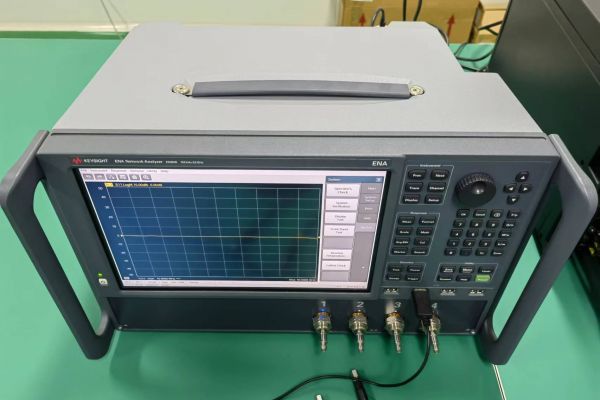

E5080B ENA 矢量網絡分析儀可對無源元器件、放大器、混頻器和變頻器進行全面的器件表征。 您可以使用整合了多種功能（例如直流電源、偏置 T 型接頭、脈沖發生器、脈沖調制器和內部第二電源）的一體化分析儀執行更多測試。 借助頻譜分析、混頻器測量和噪聲系數測量等應用軟件獲得更深入的見解。 可以選擇 2 端口或 4 端口選件，覆蓋從 9 kHz 到 20 GHz 的頻率范圍，或覆蓋從 100 kHz 到 53 GHz 的更高頻率范圍。

E5080B 采用了與 PNA、PXI 和 USB VNA 等其他是德科技矢量網絡分析儀（VNA）相同的測量技術。 通用軟件平臺讓您可以輕松方便地選擇合適的性能水準，更契合您的預算和測量需求。 這個通用平臺可在研發和制造過程中確保多臺儀器的測量結果始終保持高度的一致性和可重復性，并為這些儀器提供通用的遠程編程接口。

• 寬廣的頻率范圍――從 9 kHz 至 4.5/6.5/9/14/20 GHz，或從 100 kHz 至 26.5/32/44/53 GHz
• 140 dB 的寬廣動態范圍使其能夠完整捕獲器件性能
• 內置直流電源、偏置 T 型接頭、脈沖發生器和脈沖調制器等選件使其能夠執行完整的器件表征

• 使用與高端 PNA 相同的用戶界面和 SCPI 命令，從研發階段到生產階段實現始終一致的測試
• 一臺儀器即可提供頻譜分析、脈沖射頻測量、矢量混頻器測量、噪聲系數測量等多種功能，顯著提高測量吞吐量

技術特征：

應用:

Signal Integrity

Balance Measurements

S參數

掃描速度最高可達 201 個點:

2 ms

元器件:

電纜

Antennas

Mixers/Frequency Converters

Filters/Duplexers

Amplifiers

Connectors

Isolators

動態范圍:

140 dB

外觀因素 :

n/a

Instrument Type:

Benchtop

最大頻率:

53 GHz

CAT/VNA 起始頻率:

9 kHz / 100 kHz

內置端口數量:

2 ports

Number of Internal Sources:

1

2

輸出功率:

10 dBm

Temperature Stability:

0.005 dB/ ?C (Typical)

軌跡噪聲:

0.0015 dB rms

類型:

Benchtop

VNA Series:

ENA

VNA Type:

n/a

Weight:

14 kg (2-port), 15 kg (4-port)
